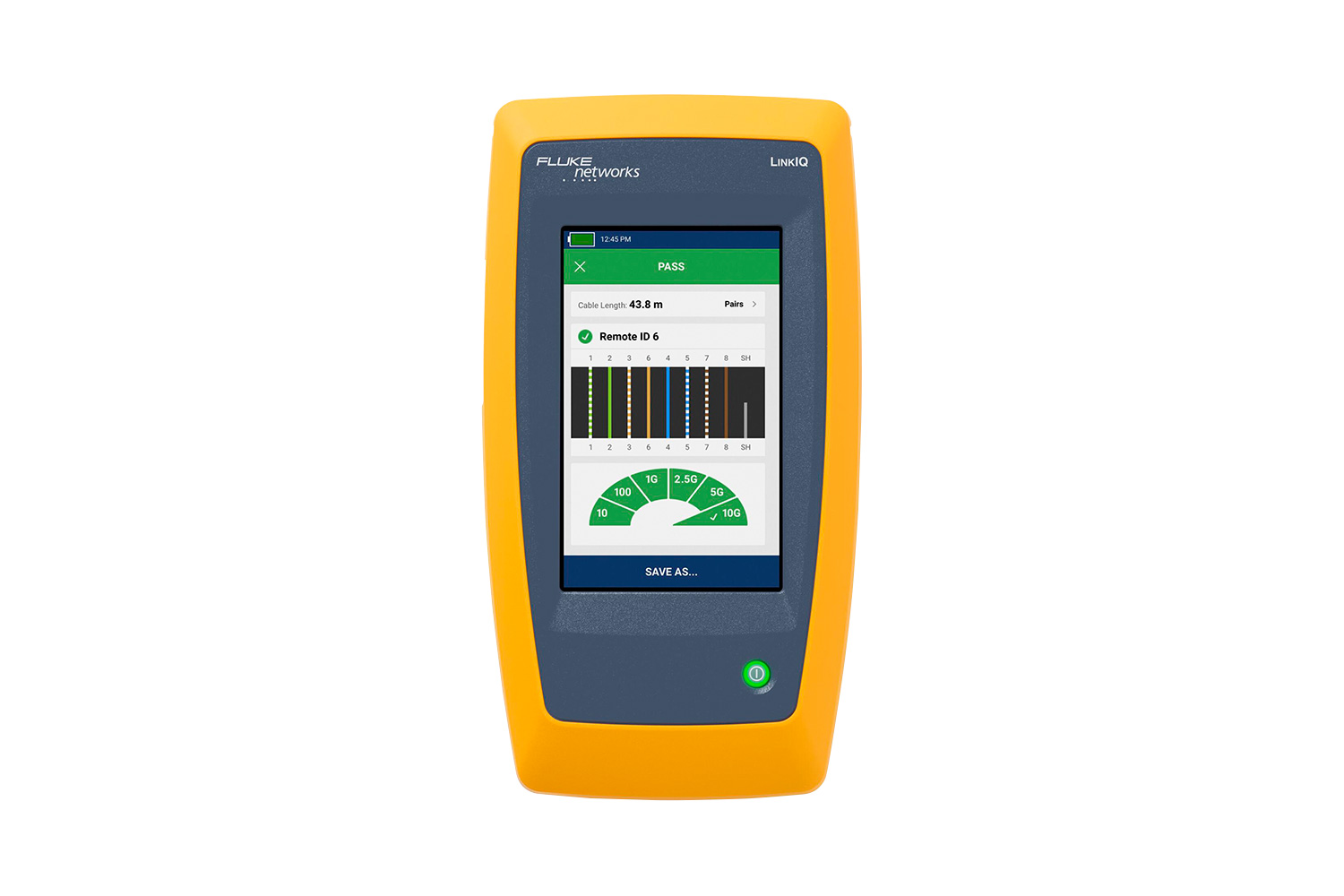

LinkIQ™ Cable+ Wi-Fi + síťový tester

Testerem LinkIQ™ lze měřit kabely až do 305 m (1 000 stop) včetně zobrazení vzdálenosti k poruchám, jako jsou přerušení, zkraty a neukončené kabely. S použitím vzdálených zakončovacích lokátorů lze sestavovat kompletní mapu zapojení jednotlivých párů kabelu a lokátory vám pomohou i jako pomůcka pro identifikaci chybně zapojených a rozpojených párů. Primární funkce testování kabelů přístroje LinkIQ™ je test výkonových parametrů kabelu, pomocí kterého se zjišťuje šířka pásma kabeláže od kategorie 10BASE-T až po 10GBASE-T (10 Mb/s až 10 Gb/s). Tyto testy se provádí pomocí frekvenčních měření. Využití měření v souladu se standardy IEEE zajišťuje, že testované vedení splňuje výkonové požadavky – na rozdíl od testerů pro měření přenosu (datového toku), které umožňují pouze prokázat, že konkrétní testovací zařízení je schopno prostřednictvím daného vedení komunikovat.

Obsluha může nastavit výkonové požadavky od 10 Mb/s do 10 Gb/s s jednoduchou indikací vyhověl/nevyhověl.

Spolu s robustními funkcemi testování kabelů poskytuje LinkIQ™ také podrobné informace o nejbližším připojeném přepínači a umožňuje testování konektivity s IP Pingem. LinkIQ™ vyjednává s přepínačem, aby identifikoval inzerovanou datovou rychlost (až 10 GBASE-T), poloviční/plnou duplexní identifikaci, název přepínače a IP adresu, číslo portu a informace o VLAN.

Ping test ověřuje konektivitu k zařízením v místní síti nebo internetu a podporuje IPv4 i IPv6. Adresu LinkIQ lze nastavit ručně nebo přes DHCP. Po nastavení se test ping spustí jako součást automatického testu, když je detekován přepínač. Výsledky testu ping zahrnují identifikaci a čas odpovědi každého ze čtyř pingů na cíl, server DNS a bránu.

Technologie Power over Ethernet zjednodušuje instalaci zařízení jako jsou bezpečnostní kamery a přístupové body. Průzkum konsorcia Ethernet Alliance mezi více než 800 montážními firmami, integrátory a koncovými uživateli však ukázal, že čtyři z pěti respondentů se setkali s potížemi při integraci systémů využívajících technologii PoE. Část těchto problémů lze připsat na vrub skutečnosti, že organizace IEEE stanovuje tři standardy PoE. Pojem „PoE“ není zaregistrován jako ochranná známka a existuje také celá řada implementací neodpovídajících těmto standardům.

Ke zjednodušení instalace a vyhledávání problémů zařízení využívajících technologii PoE nabízí tester LinkIQ zobrazení párů zajišťujících napájení včetně různých úrovní napájení a párů s implementací duální signatury. Mimoto dokáže tester LinkIQ připojit do vedení reálnou zátěž a ověřit tak, že je ze strany switche skutečně zajištěno uváděné napájení v rámci celé infrastruktury kabeláže.

Stejně jako dnešní chytré telefony je i LinkIQ vybavený dotykovou obrazovou ovládanougesty, která zabírá téměř celou přední stranu přístroje. Díky tomu je snadné zobrazit velké množství informací a poskytnout jasné a jednoduché ovládací prvky, jako jsou posuvníky a úplná klávesnice. Zatímco LinkIQ může provádět celou řadu testů, uživatelské rozhraní je zjednodušeno, takže existuje jediná funkce TEST. Zobrazené výsledky jsou určeny pouze podle toho, co je připojeno k jedinému konektoru „RJ-45“ na jednotce. Jediný port USB-C poskytuje připojení k počítači pro budoucí aktualizace softwaru, export výsledků a nabíjení jednotky. Stejně jako ostatní produkty Fluke Networks je i LinkIQ navržen a testován v naší environmentální laboratoři, aby byla zajištěna jeho robustnost, včetně testů vibrací, teploty, vlhkosti, elektrostatického výboje a pádu.

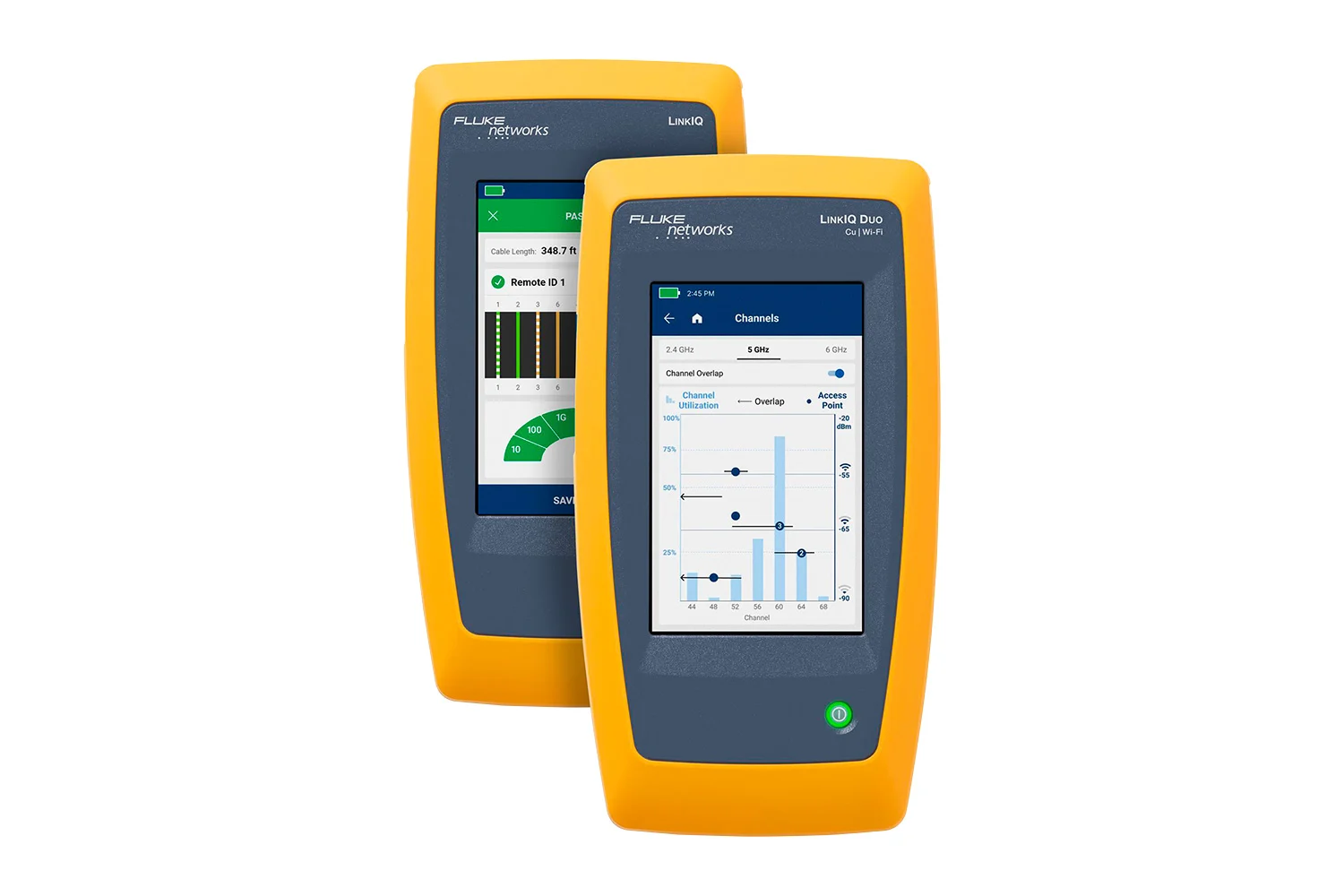

Tester LinkIQ Duo usnadňuje pochopení prostředí Wi-Fi tím, že provádí kompletní sadu testů a zobrazuje výsledky tak, jak je chcete zobrazit: podle sítí, kanálů nebo přístupových bodů. Výběrem konkrétní položky (například přístupového bodu uvedeného pod konkrétní sítí) se plynule změní na toto zobrazení. LinkIQ Duo tester také označuje běžné chyby konfigurace, včetně:

• použití nelegálního kanálu pro detekovanou oblast
• použití nedoporučeného kanálu
• přístupové body, které se překrývají se sousedním přístupovým bodem, pokud jeden z nich nemá nízký výkon
• slabé nastavení zabezpečení

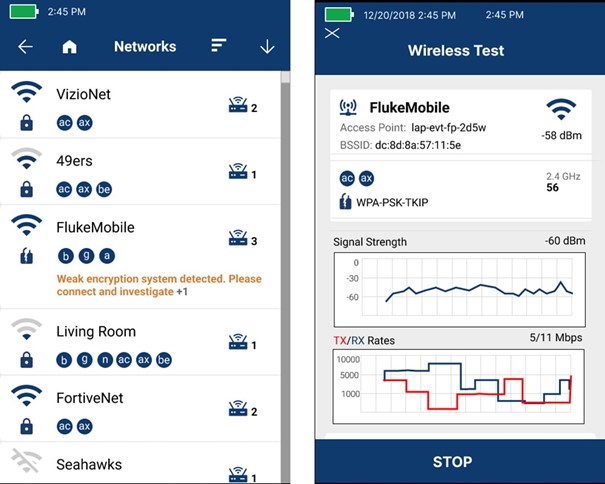

V Testu sítě se zobrazí seznam dostupných sítí (SSID) podle názvu spolu se šifrováním, podporovanou technologií a počtem přístupových bodů v dosahu podporujících každou síť. Klepnutím na síť zobrazíte podrobný seznam všech rádií v dosahu, která danou síť podporují, včetně BSSID a pásma/kanálu. Tester LinkIQ Duo může testovat konkrétní kombinaci sítě a přístupového bodu sledováním síly signálu a rychlosti přenosu dat v čase. Odtud lze také získat podrobné informace o konkrétním přístupovém bodu.

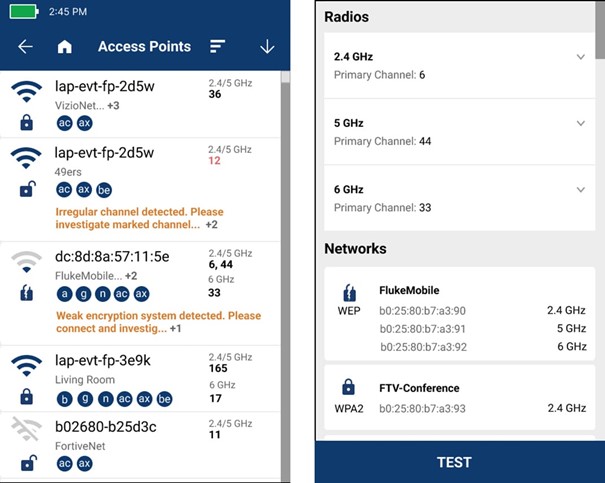

Test přístupového bodu zobrazí seznam dostupných přístupových bodů podle názvu nebo BSSID s přehledem podporovaných kanálů/pásem a sítí spolu s typy šifrování. Dotykem na přístupový bod lze sledovat sílu signálu a využití kanálů pro každé rádio v přístupovém bodu.

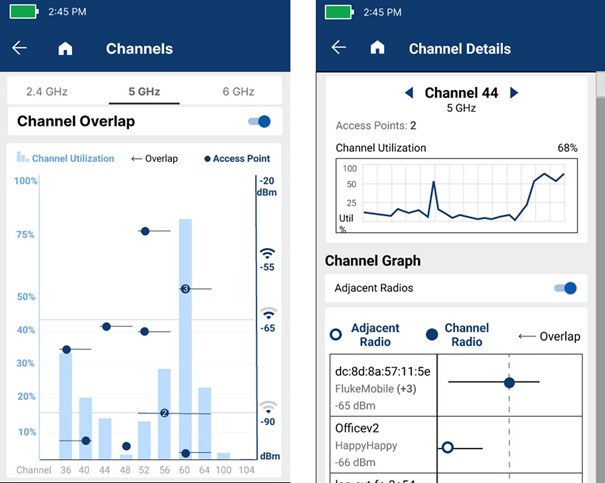

Pro test kanálů vyberte pásmo (2,4 GHz, 5 GHz nebo 6 GHz) a zobrazte využití, sílu signálu přístupového bodu a počet přístupových bodů na jednotlivých kanálech. Výběrem jedinečného zobrazení Channel Overlap (Překrývání kanálů) zjistíte, kolik a které AP jsou na daném kanálu nebo se s ním ruší a také sílu jejich signálu. Dotkněte se kanálu a zobrazte využití v průběhu času a která AP jsou na daném kanálu nebo jej ruší.

Přístroj LinkIQ umožňuje kompletní dokumentaci testů, které jsou jeho pomocí prováděny. Do samotného testeru je možné uložit až 1 000 výsledků se srozumitelnými názvy, které si lze později zobrazit. V názvech a číslování testů dochází při ukládání k automatickému zvyšování číslování („Připojení B-1“, „Připojení B-2“, „Připojení B-3“ atd.), což při postupném testování kabelů šetří mnoho času.

Data ve zprávách lze exportovat do počítače pro účely dokumentace. Přístroje LinkIQ spolupracují se softwarem LinkWare™ PC od společnosti Fluke Networks, který umožňuje tvorbu protokolů a zpráv a podporuje celou řadu testerů, včetně přístrojů vyrobených už před 20 lety, a představuje faktický standard řešení pro vytváření zpráv s desetitisíci aktivních uživatelů. Pomocí softwaru LinkWare je možné ukládat výsledky i vytvářet zprávy či protokoly ve formátu PDF.

• Generování analogových nebo digitálních tónů kompatibilních se sondou IntelliTone™ nebo Pro3000™, pomocí kterých lze lokalizovat kabely ve zdech nebo telekomunikačních ústřednách
• Funkce Blink Port Light (rozblikání kontrolky portu) na switchi k usnadnění identifikace připojeného portu switche
• Kompatibilita se zařízeními MicroScanner™ PoE Remote Identifier umožňující identifikaci Ethernet zásuvek
• Dotykový displej s podporou gest
• Dobíjecí Li-Ion baterie
• Možnost nabíjení přes standardní USB-C port
• Snadný upgrade firmware přes USB-C port a sw LinkWare
